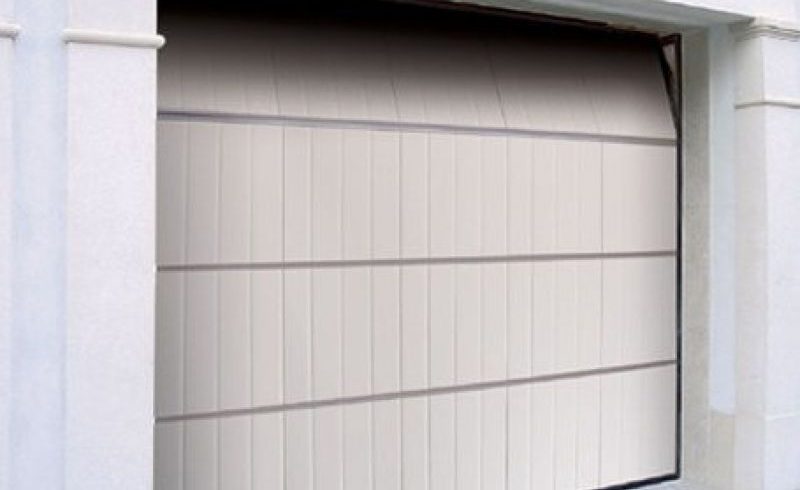

Portone sezionale costruito con speciali profilati in alluminio Breda ed applicazione di doghe verticali in alluminio spessore 12 mm. Spessore totale sezioni 42 mm. Disegno lato esterno doghe verticali. Colorazione lato esterno standard: bianco C21, testa di moro C17, verde Ral 6005, Ral 6009 ossidato naturale e, con possibilità di colorazioni fuori standard gamma Ral Breda.

Caratteristiche tecniche

Sezioni orizzontali:

Sezioni orizzontali costituite da telai in profili longitudinali di alluminio estruso dotati di speciale incastro brevettato maschio-femmina antipizzicamento, da 42 mm. tamponati con doghe orizzontali o verticali in alluminio estruso da 12 mm. con disegno a scandola profonda fissate al telaio mediante viti a scomparsa.
Struttura in alluminio non coibentata realizzata nei colori delle doghe esterne. Sigillatura in architrave ed a pavimento con guarnizioni in gomma EPDM la guarnizione di battuta in architrave è del tipo a labbro infilata nella zoccolatura superiore, la guarnizione di battuta a terra, è a doppio tubolare e doppio labbro. In funzione della larghezza del portone, le sezioni presentano un numero variabile di montanti verticali che ne costituiscono l’ossatura, in corrispondenza dei quali vengono fissate le cerniere e le mensole per lo scorrimento.

Sicurezze meccaniche ed accessori standard:

Coppia di paracadute contro la rottura dei cavi di sollevamento fissati al pannello di base del portone.
Coppia di paracadute contro la rottura delle molle fissati al Sistema di sollevamento.
Carterizzazione delle guide realizzata mediante -i modulari in PVC posti all’interno delle guide di scorrimento e fissate in modo continuo tra le rotelle di scorrimento dei pannelli.

Dotazioni standard:

Maniglia di sollevamento ergonomica interna esterna per l’apertura e la chiusura manuale del portone.
Molle atte a garantire 15.000 cicli completi di funzionamento. Mensole speciali non scalabili e cerniere, in alluminio ossidato consentono la rotazione dei pannelli.
Regolazione della battuta tra anta e guida mediante rotelle a forbice.
Treccia in polipropilene per l’abbassamento manuale del portone
Etichetta in alluminio riportante i dati identificativi della porta la marcatura CE e le principali avvertenze. Libretto di istruzioni di montaggio, uso e manutenzione contenente i certificati previsti dalla normativa vigente.

Colori standard del manto:

Esterno: Ossidato naturale, Bianco C21, testa di moro C17, verde RAL 6005, verde RAL 6009
Interno: Ossidato naturale, Bianco C21, testa di moro C17, verde RAL 6005, verde RAL 6009

Optional:

Carterizzazione delle molle nei soli scorrimenti SD SR.
Serratura di sicurezza singola o doppia per portoni manuali con chiave e leva di sblocco esterna.
Velette e spallette in alluminio estruso verniciato.
Verniciatura guide Bianco C21.

Documentazione:

Centro Service mette a disposizione del cliente la documentazione del prodotto. Il file sottostante potrà essere scaricato e stampato in modo da poter essere consultato in ogni momento.

Documento Doga
